Incluido en el kit:
1 x Medidor de espesores por ultrasonido
1 x Sonda 5 MHz
1 x Maleta de transporte
Medidor de Espesores DOO-160

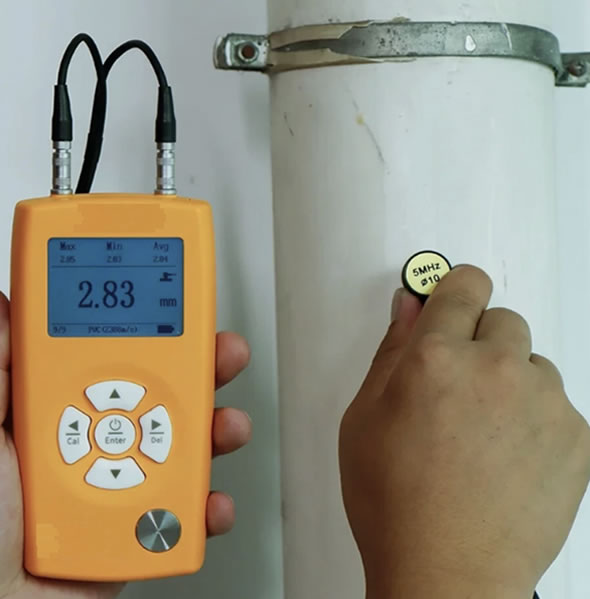

El medidor de espesores ultrasónico DOO-S213 es fácil de usar y utiliza el principio de reflexión de pulsos ultrasónicos para medir el espesor de materiales.
Se utiliza profesionalmente para la medición de espesores de metales (como acero, aluminio, cobre, etc.), plásticos, cerámica, vidrio, fibra de vidrio y otros materiales que transmiten ondas ultrasónicas. El instrumento incorpora un diseño profesional de chip de temporización con una resolución de hasta 0,01 mm.
Medidor de espesores por ultrasonido
Ensayo NO destructivo para metal, vidrio, cerámica y plásticos.
El medidor de espesor ultrasónico de precisión proporciona lecturas rápidas y precisas
Dos modos de medición: Modo de control de calidad/Modo estadístico Sonda de doble cristal de alta sensibilidad
Ganancia automática conmutable
Especificaciones Técnicas
Equipo de medición de espesor de alta precisión.
Datos Técnicos
| Resolución |
0,8 – 100 mm: 0,01 mm 100 – 350 mm: 0,1 mm |
| Rango de medición | 0,8 – 350 mm |
| Velocidad del sonido | 1.000 – 19.999 m/s |
| Pantalla | LCD matriz de puntos 240 × 160 |
| Unidades | Milímetros / Pulgadas |
| Alimentación | 2 pilas alcalinas AA |
| Dimensiones | 142 × 72 × 28 mm |
| Peso | 230 g aprox. |
| Temperatura de trabajo | -10 °C a 50 °C |
| Humedad de trabajo | 0–85 % HR (sin condensación) |
| Temperatura almacenamiento | -10 °C a 60 °C |
| Humedad almacenamiento | 0–85 % HR (sin condensación) |
Características Destacadas
- Alta precisión con resolución de hasta 0,01 mm.
- Amplio rango de medición desde 0,8 hasta 350 mm.
- Compatible con múltiples materiales gracias al ajuste de velocidad del sonido entre 1.000 y 19.999 m/s.
- Pantalla LCD de alta visibilidad de 240 × 160 píxeles.
- Selección de unidades en milímetros y pulgadas.
- Diseño compacto y ligero de solo 230 g.
- Alimentación mediante dos pilas AA para mayor autonomía.
- Ideal para inspecciones industriales, mantenimiento y control de calidad.
Especificaciones y Parámetros de las Sondas
Seleccione la sonda adecuada según el material, el espesor y las condiciones de trabajo.
| Especificación | Sonda Estándar | Sonda de Microdiámetro | Sonda para Cristal Grueso | Sonda Alta Temperatura |
|---|---|---|---|---|
| Modelo | 5 MHz Ø10 | 7 MHz PT-06 | ZT-12 2 MHz | GT-12 5 MHz |
| Área mínima de medición | Ø10 mm | Ø6 mm | Ø12 mm | Ø12 mm |
| Tamaño de la sonda | Ø18 × 26 mm | Ø15 × 25 mm | Ø18 × 28 mm | Ø43 × 48 mm |
| Rango de medición (Acero 45#) | 0,8 – 350 mm | 0,75 – 80 mm | 3 – 200 mm | 3 – 200 mm |
| Precisión |
<10 mm: ±0,05 mm ≥10 mm: ±0,5% |
<10 mm: ±0,05 mm ≥10 mm: ±0,5% |
<10 mm: ±0,10 mm ≥10 mm: ±0,5% |
<10 mm: ±0,05 mm ≥10 mm: ±0,5% |
| Límite inferior para tuberías (Acero 45#) | Ø20 × 3 mm | Ø20 × 2 mm | Ø30 × 4 mm | Ø30 × 4 mm |
| Temperatura de trabajo | -10 °C a 60 °C | -10 °C a 60 °C | -10 °C a 60 °C | -10 °C a 500 °C |
| Aplicación | Medición de piezas de trabajo convencionales. | Ideal para superficies reducidas y piezas pequeñas. | Especial para hierro fundido y materiales con partículas cristalinas gruesas. | Diseñada para mediciones en piezas sometidas a altas temperaturas. |
