Equipo de Ultrasonido Aerotransportado

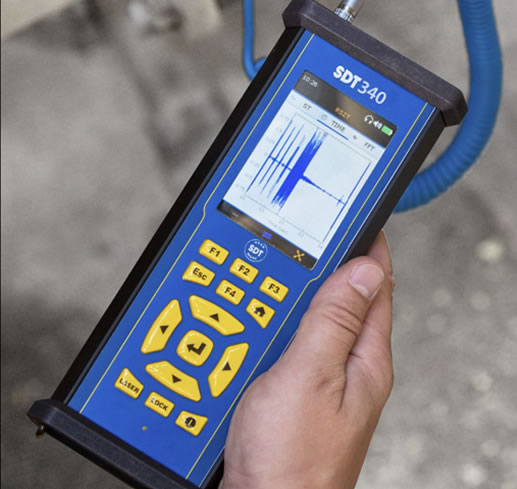

SDT 340
El SDT 340 es un colector de datos de ultrasonido + vibraciones para mantenimiento predictivo, diseñado para detectar fallas incipientes en equipos industriales antes de que ocurran paradas no programadas.
✔ Integra múltiples tecnologías en un solo equipo:
- Ultrasonido (aéreo y estructural)
- Vibración
- Temperatura infrarroja
- Velocidad de rotación (tacómetro)
Características Técnicas Principales
📊 Medición y análisis

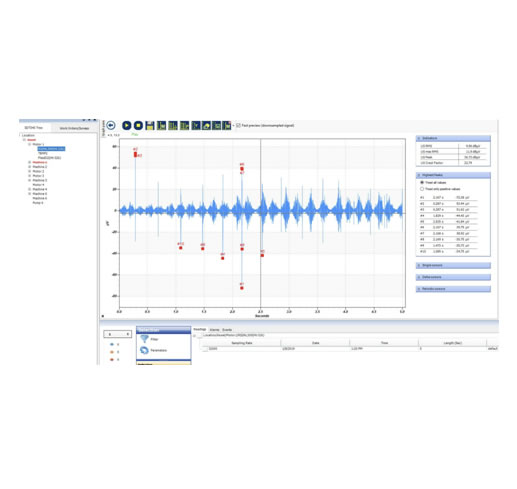

- Señal en tiempo + espectro (FFT) en pantalla
- Indicadores de condición: RMS, Pico, Factor de cresta
- Frecuencia ultrasonido: 20 – 50 kHz
- Muestreo hasta 256 kHz (modo focUS)
- Grabación de señal: hasta 10 minutos continuos
💾 Almacenamiento y datos
- Memoria interna: ~4 GB
- Registro histórico para análisis de tendencias
- Gestión de datos con software Ultranalysis Suite (UAS3/UAS4)
🖥️ Hardware
- Pantalla color TFT 3.5”
- Bluetooth (audio y conectividad)
- Entradas duales (ultrasonido + vibración)
- Diseño robusto industrial (carcasa aluminio + protección)
🧪 Capacidades de Diagnóstico
El SDT340 permite:
- Detectar fallas incipientes (etapa temprana)
- Analizar tendencias de condición
- Realizar mantenimiento basado en condición (CBM)
- Reducir consumo energético (detección de fugas)
- Integrarse con CMMS y sistemas de gestión
Aplicaciones Técnicas
🔩 1. Mecánicas
- Diagnóstico de rodamientos
- Desalineación, fricción, cavitación
- Fallas en engranajes
👉 Detecta defectos antes que vibraciones convencionales
🛢️ 2. Lubricación de rodamientos
- Optimización de engrase (ni Exceso ni falta de lubricación)
- Lubricación basada en condición
👉 Evita daño prematuro y sobreconsumo de grasa

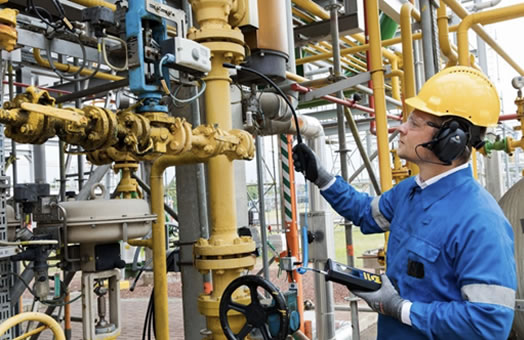

🌬️ 3. Detección de fugas
- Aire comprimido
- Gases industriales
- Vacío
👉 Reduce pérdidas energéticas significativas

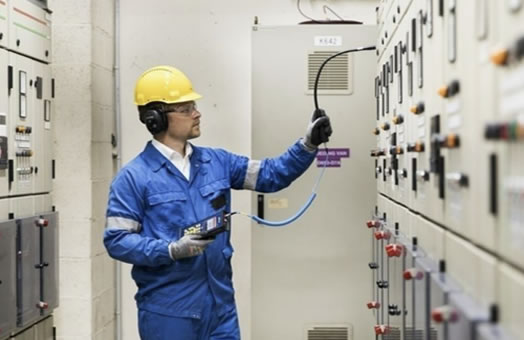

⚡ 4. Inspección eléctrica
- Detección de:
- Arco eléctrico
- Tracking
- Corona
👉 Permite inspección segura sin contacto
♨️ 5. Trampas de vapor
- Diagnóstico de trampas:
- Bloqueadas
- Fugas
- Funcionamiento incorrecto
👉 Mejora eficiencia energética del sistema

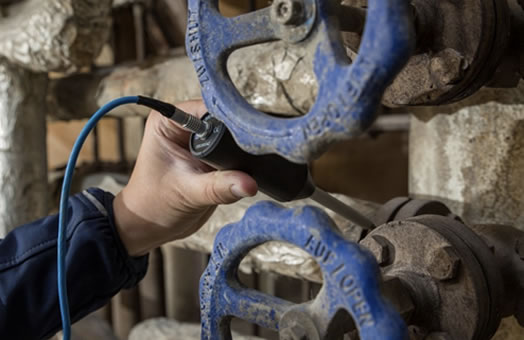

🔧 6. Válvulas
- Verificación de hermeticidad
- Detección de fugas internas
- Evaluación de cierre
- Sistemas hidráulicos
- Cavitación
- Obstrucciones
- Fugas internas
🛢️ 8. Pruebas de hermeticidad
- Tanques
- Recipientes
- Sistemas cerrados
👉 Alta sensibilidad incluso para microfugas
📊 Ventajas Clave
✔ Tecnología multisensor en un solo equipo
✔ Alta sensibilidad para fallas tempranas
✔ Reduce costos de mantenimiento y energía
✔ Fácil integración con software y CMMS
✔ Uso en múltiples disciplinas (mecánica, eléctrica, procesos)
⚙️ Especificaciones Técnicas Principales
Colector de datos portátil para monitoreo y análisis de vibraciones industriales.
| Parámetro | Valor |
|---|---|
| Tipo | Colector de datos portátil |
| Canales | 2 canales |
| Frecuencia | Hasta 100 kHz |
| Frecuencia de muestreo | 256 kHz |
| Memoria | ≈ 6.5 GB |
| Tiempo de registro | Hasta 10 minutos |
| Pantalla | LCD color de 3.5" |
| Resolución ADC | 16 bits |
| Conectividad | Bluetooth (audio y transferencia de datos) |
| Mediciones adicionales | Temperatura y RPM |
Alta Frecuencia
Captura señales de hasta 100 kHz para un análisis preciso de vibraciones.
Gran Memoria
Almacenamiento interno de aproximadamente 6.5 GB.
Bluetooth
Conectividad inalámbrica para transferencia de datos y monitoreo por audio.
Medición Integral
Incluye medición de vibraciones, temperatura y velocidad de rotación (RPM).
